变压器绝缘等级的意义

对于干式变压器,其工作时的允许温度,一般和其绝缘材料的耐热等级有关。即H级的绝缘漆,其温升为125K,允许的最高温度为180度。变压器所允许的温度值,也在这个范围内。这是一个固定参数值,如果是符合H级绝缘标准的合格变压器,最高温度为180度,温升为125K。


绝缘等级和温升的关系

当然,我们雷郎制造的大部分都是H级标准绝缘漆包线和绝缘漆。市面上也有一些其他标准等级的变压器,国家规定的数值为:

1.A级,极限工作温度是105℃,最高温升应小于60K;

2.E级,极限工作温度是120℃,最高温升应小于75K;

3.B级,极限工作温度是130℃,最高温升应小于80K;

4.F级,极限工作温度是155℃,最高温升应小于100K;

5.H级,极限工作温度是180℃,最高温升应小于125K;

6.C级,极限工作温度是220℃,最高温升应小于150K。

在实际生产中,因为一年四季的温度值是不断地变化中的。所以,我们更需要关注的是变压器工作时的温度是否超过绝缘等级的温升值。温升值是指部件温度与外部冷却介质温度之差,干式变压器与空气直接接触,其工作温度小于温升值与环境温度之和即可正常运行。

以H级变压器为例,其规定最高温升值小于125k,在夏季环境(如40度),其运行的最高温度为165度(40度+125度),在冬季环境下(10度左右),其运行温度为135度(10度+125度)。选择高温升等级的变压器,有助于保障其在极端环境下的工作状态。

总结

可以看到等级越高,其最高工作温度和耐热能力也就越强,质量也就越好,但相应地造价也会提升。但从长远的经济性来看,选用高耐热等级的变压器对提高用电系统的寿命和稳定性,有着重要的意义。这也是为什么我们雷郎电器选用H级绝缘等级材料制作变压器的原因。

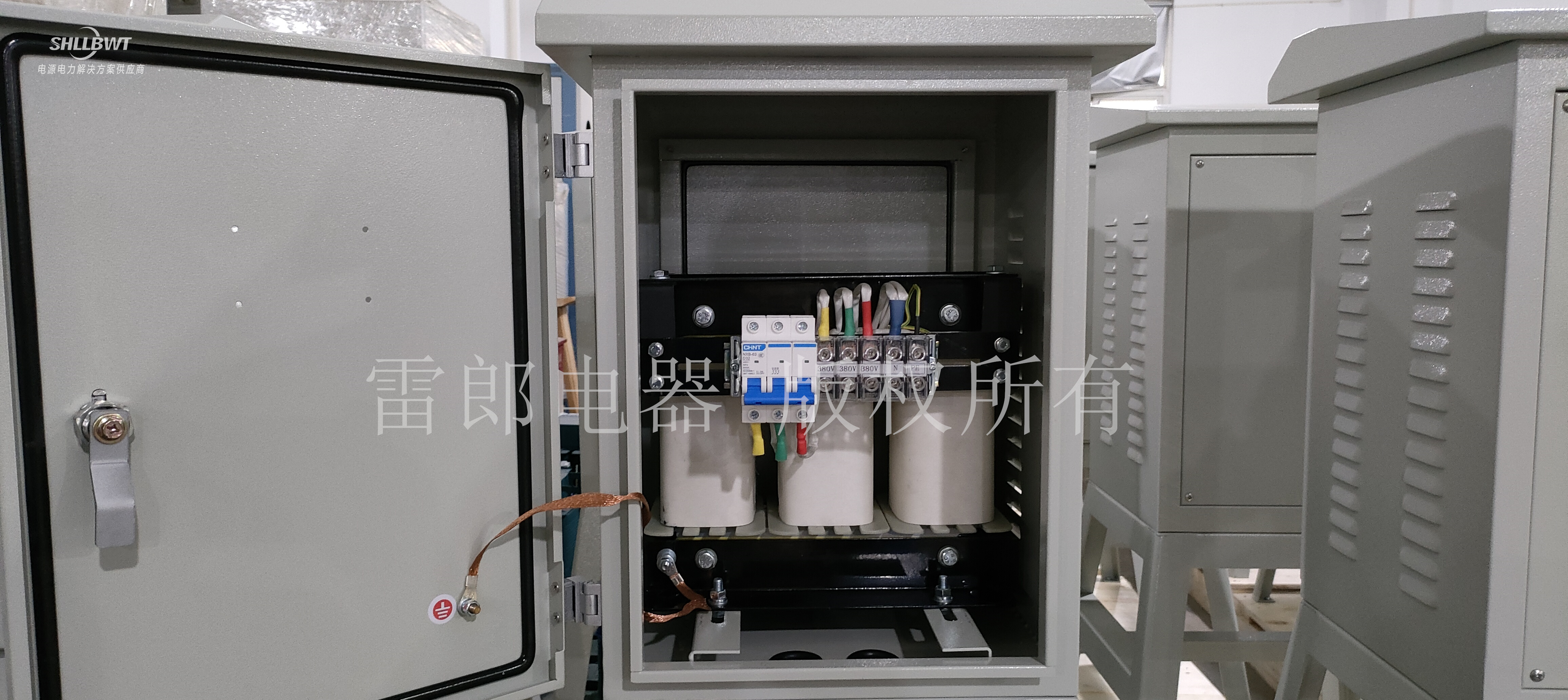

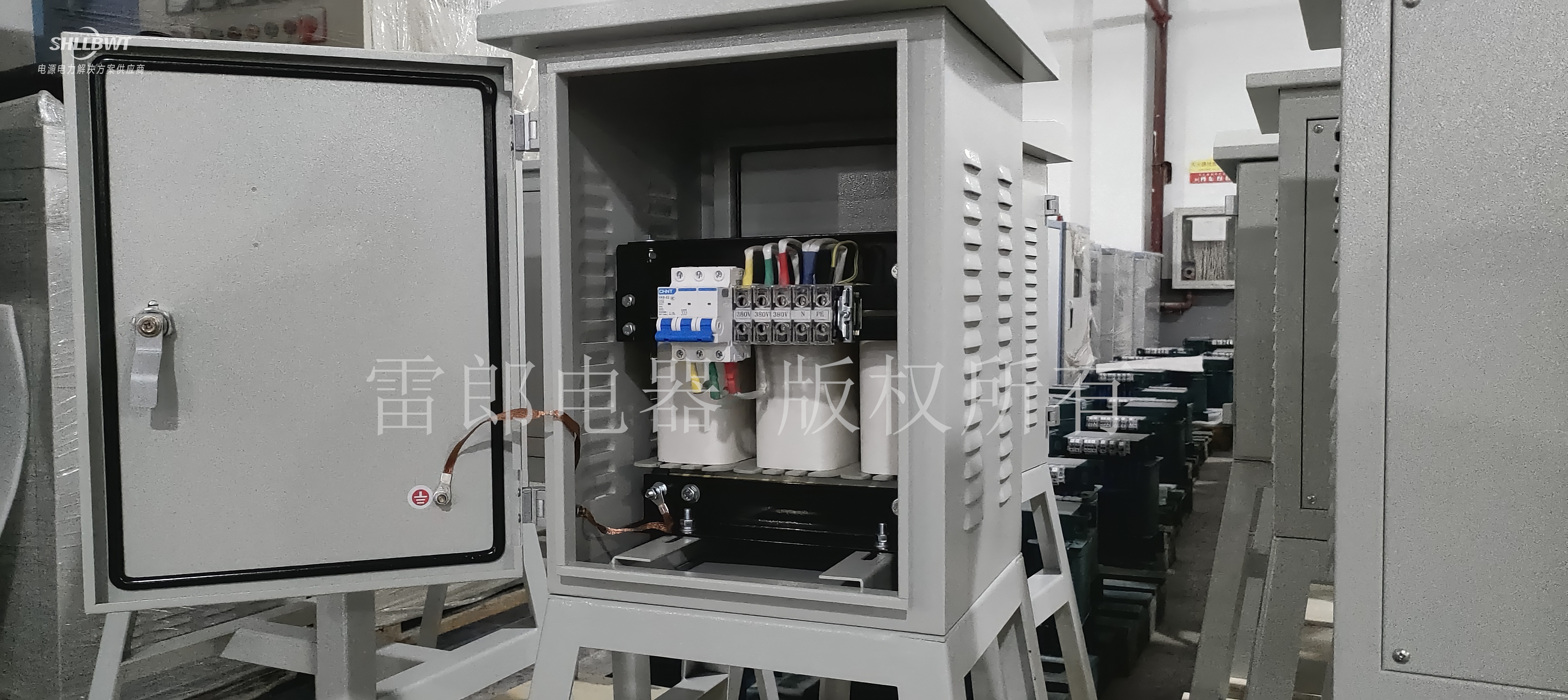

图:雷郎电器

文章来源:www.shleilang.com
